Наружное защитное бетонное покрытие

Наружное защитное бетонное покрытие предназначено для защиты изоляционного (антикоррозионного и/или теплогидроизоляционного) покрытия трубопровода от механических повреждений при строительстве, реконструкции, ремонте и в процессе эксплуатации.

  • Описание
  • Технические характеристики

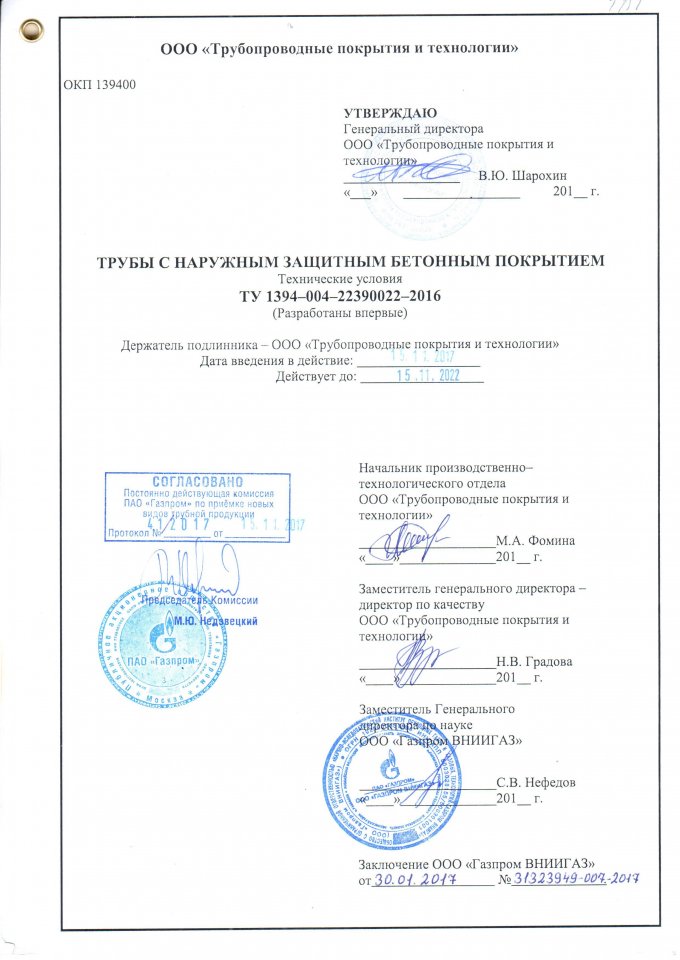

  • Технические условия

Наружное защитное бетонное покрытие (далее – НЗБ покрытие) наносится методом «набрызга», данный метод является в настоящие время наиболее высокотехнологичным и передовым, а также не имеет аналогов в Российской Федерации. Данная технология соответствует российским и международным стандартам (DNV–OS–F101), а также полностью соответствует нормативной документации регламентирующей применение труб с НЗБ покрытием:

– СНиП III–42–80* «Магистральные трубопроводы»;

– СНиП 2.05.06–85* «Магистральные трубопроводы».


Трубы с НЗБ покрытием применяются при строительстве, реконструкции и капитальном ремонте трубопроводов и позволяют, как правило, повысить качество и темпы производства работ.


Выпускаемое Обществом НЗБ покрытие имеет широкую область применения при различных способах прокладки трубопроводов:


– бестраншейная прокладка по управляемой траектории переменного радиуса с торцевым приложением усилия протаскивания (например, горизонтально направленное бурение);

бестраншейная прокладка по управляемой траектории переменного радиуса с боковым приложением усилия протаскивания (например, Direct Pipe);

бестраншейная прямолинейная прокладка с торцевым приложением усилия продавливания (например, прокол, продавливание, горизонтальное бурение, микротоннелирование);

бестраншейная прямолинейная прокладка или криволинейная прокладка с постоянным радиусом траектории при боковом приложении усилия продавливания (Метод кривых);

траншейная прокладка укладкой с бровки траншеи, вантовые и балочные переходы;

траншейная прокладка протаскиванием по дну траншеи.


Кроме того, использование труб с НЗБ покрытием имеет следующее преимущества:


– исключение возможности повреждения антикоррозионного покрытия на этапах транспортировки, строительных или ремонтных работ и эксплуатации газопроводов за счет защитного бетонного покрытия труб, что обеспечивает увеличение срока службы объекта.

– при строительстве переходов трубопроводов способом наклонно – направленного бурения, при прокладке скважины в сложных геологических условиях для сохранности изоляционного покрытия трубопроводной плети могут применяться трубы с НЗБ покрытием, что позволяет отказаться от применения дорогостоящего кожуха из стальных труб, а также снизить затраты на проведение буровых работ (снижение диаметра ствола скважины);

– широкий диапазон плотностей НЗБ покрытий позволяет проводить балластировку трубопроводов при прокладке инженерных коммуникаций методом горизонтально направленного бурения. Находящийся в заполненном раствором буровом канале пустотелый трубопровод может всплывать и прижиматься к стенкам ствола скважины, увеличивая трение при протягивании. При значительной протяженности горизонтального участка скважины, для уменьшения величины плавучести трубопровода и снижения тяговых усилий, следует предусматривать балластировку трубопровода;

– трубы с НЗБ покрытием могут выпускаться с нанесением спиральных прорезей для улучшения изгибной жесткости трубы.


219-1420 1900-3400 15-150 Не ниже В25
Диапазон диаметров, (мм) Плотность бетона, (кг/м3) Толщина бетонного покрытия, (мм) Прочность на сжатие, не менее (МПа)

п/п

Характеристика Ед. изм. Параметры
1 Диапазон диаметров мм 219 - 1420
2 Плотность бетона кг/м3 1900 - 3400
3 Толщина бетонного покрытия (зависит от типа армирования) мм 15-150
4 Класс прочности на сжатие не ниже - В25
5 Изготовление с металлическим каркасом - Да
6 Изготовление с арматурной сеткой - Да
7 Интегральное исполнение - Да
8 Ремонтопригодность - Да
