Наружное утяжеляющее бетонное покрытие

Трубы с наружным утяжеляющим бетонным покрытием предназначены для строительства, ремонта и реконструкции подводных переходов трубопроводов: переходов через реки, озера, болота, укладка на обводненных участках местности и морских участках трубопроводов.

  • Описание
  • Технические характеристики

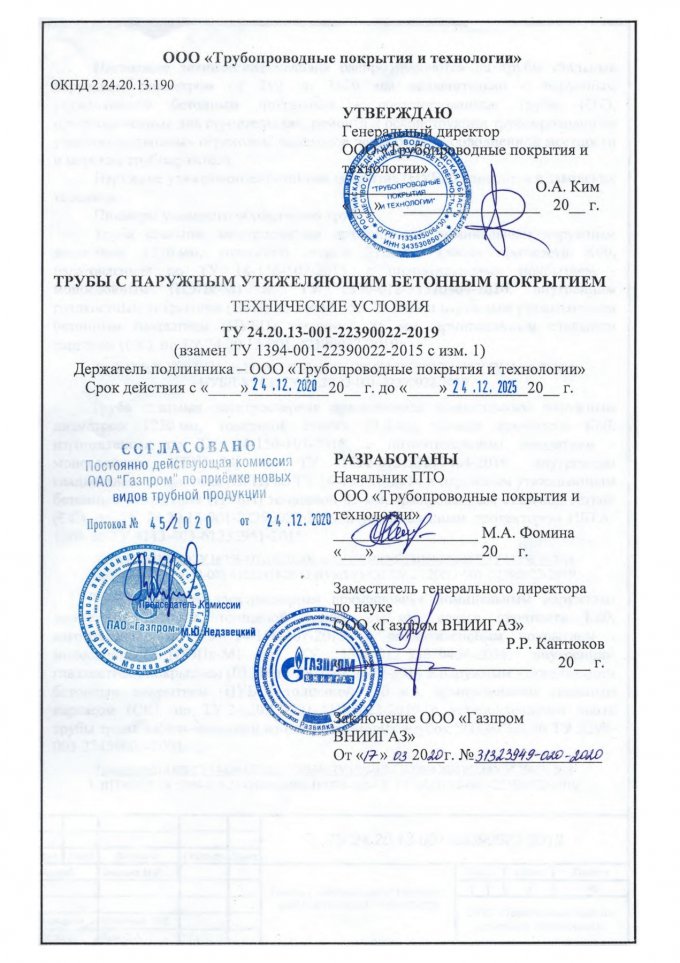

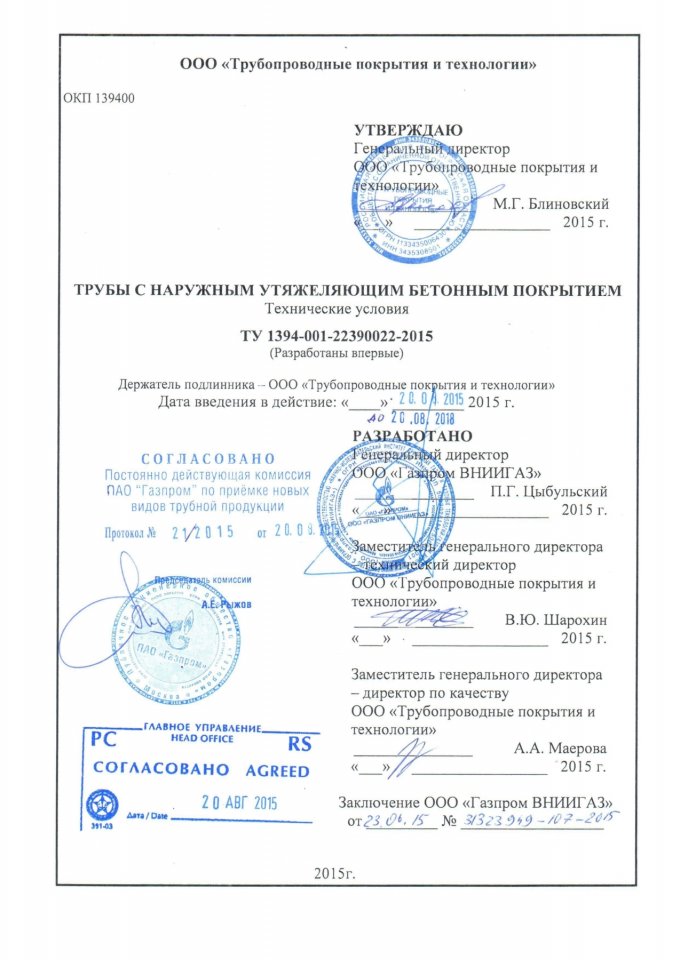

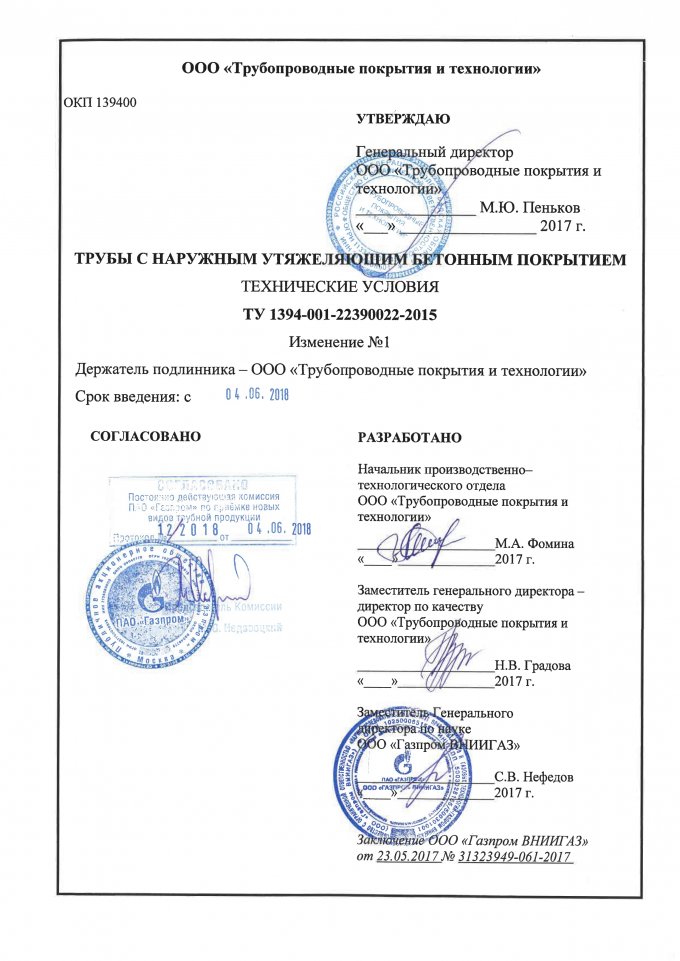

  • Технические условия

Нанесение наружного утяжеляющего бетонного покрытия (далее – НУБП) на трубы осуществляется методом «набрызга», бетонной смесью приготовленной с использованием инертных природных заполнителей. Все инертные заполнители, используемые для производства НУБП, имеют соответствующие заключение о пригодности к применению и проходят широкий спектр испытаний в аккредитованных лабораториях.


Приготовление бетонной смеси производится на стационарном бетонном заводе ELKOMIX–135, интегрированного в технологический процесс производства. Весь процесс приготовления бетонной смеси полностью автоматизирован за счет применения компьютерной системы управления. Однородность смеси обеспечивается автоматизированной системой контроля и управления дозированием материалов, процессом перемешивания материала, нанесения бетонного покрытия на установке обетонирования. В одной технологической операции соединены изготовление, транспортирование, укладка и уплотнение бетона.


Высокая уплотненность покрытия позволяет получать бетон с пониженной проницаемостью и, как следствие, высокой коррозионной стойкостью покрытия к воздействию агрессивных сред и воздействию окружающей среды (сульфатостойкость, водонепроницаемость, морозостойкость и т.д.). Низкое воздухововлечение (отсутствие пор) позволяет получать покрытие с высокой механической прочностью, сплошностью, однородностью, а также повышенной трещиностойкостью, что обеспечивается методом нанесения.


При производстве покрытия применяется сверхжесткая бетонная смесь с неизменным, определенным, низким водоцементным отношением, что способствует быстрому набору проектной прочности. Также может проводиться ускоренное твердение бетонного покрытия в пропарочных камерах (набор проектной прочности на первые сутки отверждения).


Бетонная смесь характеризуется более быстрыми сроками схватывания и твердения (прочность НУБП в возрасте 1 – 2 суток составляют – от 50,7 МПа до 66,0 МПа).


При нанесении покрытия методом набрызга обнаруживаемые при внешнем осмотре (визуальном контроле) дефекты бетонного покрытия легко идентифицируются и поддаются измерительному и приборному контролю.


219-1420 1900-3400 от 40 40
Диапазон диаметров, (мм) Плотность бетона, (кг/м3) Толщина бетонного покрытия, (мм) Прочность на сжатие, не менее (МПа)


п/п

Характеристика Ед. изм. Параметры
1 Диапазон диаметров мм 219 - 1420
2 Плотность бетона кг/м3 1900 - 3400
3 Толщина бетонного покрытия мм от 40
4 Прочность на сжатие МПа 40
5 Изготовление с металлическим каркасом - Да
6 Изготовление с арматурной сеткой - Да
7 Интегральное исполнение - Да
8 Ремонтопригодность - Да
